为什么好运放会被用坏？——等效短路噪声
的准确定义是：将电路的输入端短路（消除外部输入信号及信号源内阻的噪声贡献）时，输出端呈现的噪声电压 / 电流的等效值，其核心是剥离外部输入影响，仅测量电路自身的固有噪声。
等效短路噪声是衡量电路自身固有噪声水平的核心指标，本质是电路内部无源器件（电阻热噪声）、有源器件（晶体管 / 运放的散粒噪声、1/f 噪声）产生的噪声综合，常见于放大器、传感器接口、模拟前端等场景。以下从控制与降低方法、评估指标、修正后的测试方案三方面展开。
降低电阻值与工作温度：优先选用低阻值金属膜 / 合金电阻，避免大电阻热噪声；高精度场景可采用制冷技术。
选型低噪声器件：关注运放的等效输入噪声电压 en 、电流 in 及 1/f 噪声转角频率 fc ；低频小信号电路优先选 BJT，射频电路优先选耗尽型 MOSFET。
优化工作点：运放设置合适静态电流，BJT 工作在器件手册标注的最小噪声系数对应集电极电流 IC区间。
特殊技术：低频场景采用斩波稳定或调制解调技术，规避 1/f 噪声主导频段。
拓扑优化：采用差分 / 仪表放大器结构，利用高共模抑制比（CMRR）降低噪声耦合。
电源与接地：低噪声电路用 LDO 供电，模拟地与数字地单点连接；敏感电路加金属屏蔽罩。
滤波设计：输入端并联小电容（10pF~100pF）滤除高频噪声，需匹配 RC 带宽避免信号失真。
增加屏蔽：增加屏蔽是系统级抑制电磁干扰（EMI）、减少外部噪声耦合至电路内部的关键手段，核心目标是阻断“场干扰”（电场、磁场）的传播路径，避免外部干扰叠加到电路固有噪声中，影响等效短路噪声指标。需针对不同干扰类型、电路部位设计分层屏蔽方案，同时严格控制屏蔽体接地，避免屏蔽结构自身成为新的噪声源。
等效短路噪声本质是宽频带内噪声能量的综合体现，其最终评估值与系统带宽直接相关——噪声能量随带宽拓宽而累积，因此通过合理降低系统带宽，抑制非必要频带的信号与噪声，是降低等效短路噪声的高效手段，且需与屏蔽设计协同发挥作用。
带宽设定需严格匹配电路实际工作信号的频率范围，仅保留信号所需频带，最大限度切除高频噪声频段（如热噪声、射频干扰噪声多集中在高频段）。例如：音频信号电路（20Hz~20kHz）可将带宽限制在25kHz以内，无需保留100kHz以上频段，避免高频噪声叠加计入等效短路噪声能量；传感器小信号电路（如1kHz应变信号）可将带宽设定为信号频率的1.2~1.5倍，在不影响信号完整性的前提下最小化噪声累积。
滤波器选型与参数匹配：优先采用低通滤波器（LPF）抑制高频噪声，根据电路需求选择RC滤波器、有源滤波器（如运放构成的二阶巴特沃斯滤波器）。滤波器截止频率需精准校准，避免过度抑制导致信号失真；对于高频电路，可采用LC滤波器或微波滤波器，兼顾带宽控制与阻抗匹配，减少滤波器自身引入的噪声。
电路拓扑带宽优化：通过调整有源器件参数限制带宽，如运放电路可通过外接反馈电容降低增益带宽积，实现带宽压缩；射频电路可通过匹配网络设定谐振带宽，仅允许目标频率信号通过，同时抑制杂波与噪声频段。
带宽与屏蔽的协同作用：带宽抑制可削弱屏蔽未完全阻断的高频干扰噪声，而屏蔽能减少低频磁场、电场干扰，两者结合形成“宽频带干扰+窄带宽滤波”的双重防护，进一步降低等效短路噪声的能量累积。
带宽降低需把控“噪声抑制”与“信号保真”的平衡，避免因过度压缩带宽导致信号边沿畸变、相位偏移；对于动态范围宽的信号，可采用自适应带宽技术，根据信号频率实时调整带宽，兼顾噪声抑制效果与信号完整性。
注： Rs 为 输入端短路导线的寄生电阻（需极小，否则引入额外热噪声）； 结合电路增益 Av 与带宽 B ，计算输出噪声有效值

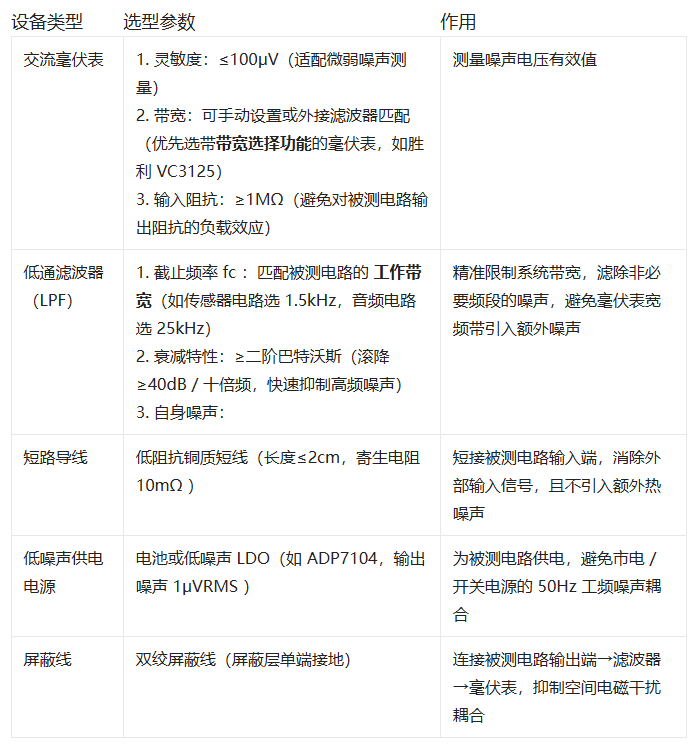

交流毫伏表的核心功能是测量交流电压有效值，而等效短路噪声的最终评估指标是噪声电压有效值（与带宽内的噪声能量直接相关），因此完全适配等效短路噪声的测试场景。测试的核心逻辑是：输入端短路 + 带宽精准限制 + 噪声有效值测量 + 本底噪声扣除，以下是完整的实操流程、设备要求与注意事项。
被测电路输入端 → 低阻抗短线短路 → 被测电路输出端 → 屏蔽线 → 低通滤波器 → 屏蔽线 → 交流毫伏表输入端
滤波器需紧贴被测电路输出端，缩短连接导线长度，减少寄生参数引入的额外噪声。
本底噪声是指：被测电路断电时，测试系统（滤波器 + 毫伏表 + 连接线）自身的噪声，必须扣除才能得到真实的电路噪声。
将交流毫伏表量程调至最小灵敏度档（如 1mV 档），读取毫伏表的稳定读数，记为 Vbg,rms 。

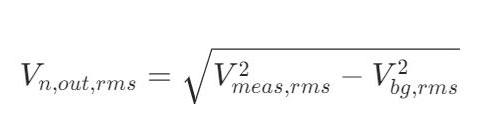

读取交流毫伏表的读数，记为 Vmeas,rms （该值包含被测电路噪声 + 系统本底噪声）；
注意：若 Vmeas,rms 与 Vbg,rms 差值小于 10dB，说明系统本底噪声过高，需优化滤波器或毫伏表（如更换更低噪声的运放搭建滤波器）。

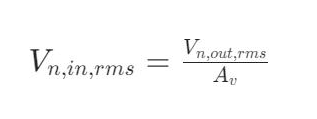

等效短路噪声的核心评估指标是等效输入噪声电压有效值，需结合被测电路的增益 Av 计算：
其中，电路增益 Av 可通过信号源注入法测量（输入端注入已知幅值的正弦信号，测输出端电压，计算 Av=Vout/Vin）。
交流毫伏表自身存在带宽，若未外接低通滤波器，毫伏表会采集远超电路工作带宽的高频噪声，导致测量值偏大。必须保证滤波器截止频率 = 被测电路工作带宽，才能准确评估电路的等效短路噪声。
若噪声电压＜毫伏表最小量程，需在毫伏表前加低噪声前置放大器（如 SR560），放大噪声信号后再测量；
多次测量取平均等效短路噪声是随机信号，单次测量误差较大，建议连续测量 5~10 次，取算术平均值作为最终结果。
毫伏表的输入线需用屏蔽线，屏蔽层单端接地（接模拟地），避免空间电磁干扰耦合至测量回路。
将测量得到的 Vn,in,rms 与理论计算值对比（理论值基于器件手册的 en、in 参数计算），若两者偏差＜20%，说明测试结果可信；若偏差过大，需排查：
低噪声密度的运放就像顶级食材，而电路拓扑、工作点设置、PCB 布局、电源滤波、屏蔽接地这些环节就是 “烹饪手法”，任何一步失误，都会让 “好食材” 变成 “黑暗料理”。等效短路噪声作为放大电路噪声性能的最终量化结果，恰恰是对 “食材 + 烹饪” 全流程的综合考核。
“为什么好运放会被用坏”?这是很多硬件工程师的困惑，拆解设计中最容易踩的坑，以及对应的 “救场” 策略，让低噪声运放的性能线、 低噪声运放 “被用坏” 的核心原因

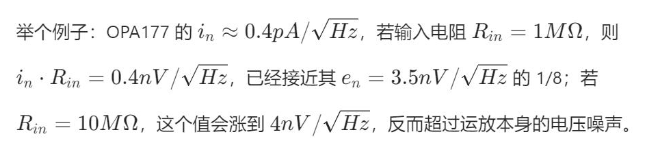

输入阻抗不匹配，放大了噪声电流的影响低噪声运放的核心优势是低 en（等效输入噪声电压），但如果输入回路的电阻 Rin 过大（比如 100kΩ 以上），即使 en 很小，噪声电流 in 流过 Rin 产生的噪声电压 in⋅Rin会急剧增大，直接掩盖运放的低噪声优势。
2、工作点偏离 “最佳噪声区”每款低噪声运放都有其最小噪声系数对应的静态电流区间（器件手册会标注），如果为了省电降低供电电流，或为了追求带宽盲目增大电流，都会导致运放内部的散粒噪声、热噪声上升。比如某些射频低噪声放大器，只有当漏极电流在 50mA 左右时，噪声系数 NF 才达到最小值 0.6dB；电流降到 20mA，NF 会飙升到 1.2dB，直接让等效短路噪声翻倍。翻车本质：把低噪声运放当普通运放用，不看手册的噪声特性曲线、PCB 布局与接地的 “隐性噪声源”哪怕运放本身噪声极低，若 PCB 设计不当，外部干扰会通过寄生电容、地环路耦合到输入级，等效短路噪声会被 “污染”。
翻车本质：把 “器件噪声” 和 “系统噪声” 割裂开，忽略了 PCB 的 “噪声放大” 作用。
带宽失控，噪声能量过度累积低噪声运放的增益带宽积（GBW）通常很大，若不主动限制带宽，运放会放大远超信号频率的高频噪声，等效短路噪声的有效值（与带宽内的噪声能量积分成正比）会急剧增大。比如音频电路用的低噪声运放，若不接反馈电容限制带宽，其 GBW 可能覆盖到 100MHz，高频热噪声会让等效短路噪声有效值比限定 20kHz 带宽时高 10 倍以上。
电压型输入电路（如传感器调理）→ 优先选低 en 、低 in 的运放，同时控制输入电阻 Rin10kΩ ；
电流型输入电路（如光电二极管）→ 优先选低 in 的运放，容忍稍高的 en ；
低频电路 → 重点看 1/f 噪声转角频率 fc ，选 fc10Hz 的运放，避免低频噪声主导。
测试验证：等效短路噪声是 “最终裁判”不管设计多完美，都要通过实测等效短路噪声验证：输入端短路，用交流毫伏表或频谱仪测输出噪声，折算到输入端后，对比理论计算值。若实测值远大于理论值，说明系统存在隐性噪声源，需从布局、接地、带宽等方面排查。
等效短路噪声是放大电路噪声性能的 “最终成绩单”——低噪声器件是基础，但合理的设计才是让这份成绩单达标的关键。就像顶级食材需要精准的火候和调味，低噪声运放也需要 “拓扑 + 工作点 + 布局 + 带宽” 的全流程优化，才能把自身的低噪声优势转化为最终的优异性能。
